Co znamenají plavební a signální znaky ? 1. část – kardinální signální znaky a značení na uzavřených plochách.

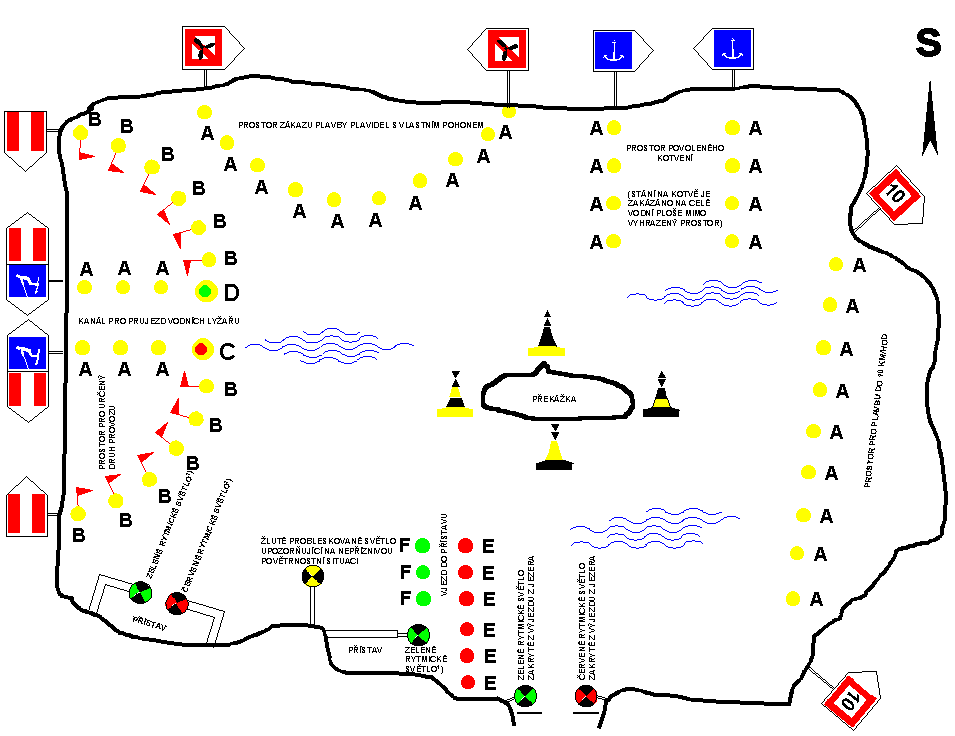

Podívejte se na následující nákres. Pokud je Vám význam jednotlivých plavebních a signálních znaků jasný, nemáte důvod číst dál. Ostatní mohou pokračovat ve čtení …..

A – žlutá bóje
B – žlutá bóje s červeným praporkem
C – žlutá bóje s vrchní červenou částí
D – žlutá bóje s vrchní zelenou částí
E – červená válcová bóje (může nést červené rytmické světlo)
F – zelená kuželová bóje (může nést zelené rytmické světlo)

Začneme uprostřed. Zde se nachází čtyři kardinální signální znaky, které vyznačují nebezpečná místa, plavební překážky a překážky zvláštního charakteru:

  • Od západu je to plovatka žluto-černo-žlutá se dvěma kužely vrcholem k sobě (mnemotechnické pomůcka – 2 x žlutá = dvě sluníčka, kužely připomínají písmeno „W“ jako West)
  • Od východu je to plovatka černo-žluto-černá se dvěma kužely základnou k sobě (mnemotechnické pomůcka – 1 x žlutá = jedno sluníčko, kužely připomínají písmeno „O“ jako Ost)
  • Od jihu je to plovatka černo-žlutá se dvěma kužely vrcholem dolů (mnemotechnické pomůcka – sluníčko nad zemí)
  • Od severu je to plovatka žluto-černá se dvěma kužely vrcholem nahoru (mnemotechnické pomůcka – sluníčko pod zemí)

Pokračujeme z levého horního rohu po obvodu ve směru pohybu hodinových ručiček:

  • Červeně přeškrtnutý lodní šroub se šipkou a vyznačení oblasti žlutou bójí značí oblast se zákazem plavby plavidel s vlastním pohonem
  • Kotva v modrém poli se šipkou a vyznačení oblasti žlutou bójí značí oblast s povolením kotvení
  • Znak „10“ v červeném rámečku se šipkou a vyznačení oblasti žlutou bójí značí oblast s povolením plavby rychlostí do 10-ti km/hod.
  • červené a zelené rytmické světlo (viditelné pouze při výjezdu z jezera) určuje levou a pravou stranu plavební dráhy trasy při výjezdu z jezera (mnemotechnické pomůcka – červená je vlevo, protože srdíčko máme také vlevo)
  • červená válcová, zelená kuželová bóje (mohou nést rytmické světlo) a rytmické zelené světlo (maják) určují cestu do přístavu
  • žluté probleskové světlo upozorňuje na nepříznivou povětrnostní situaci
  • červené a zelené rytmické světlo (majáky) určují cestu do přístavu
  • tabule, znak červeno-bílo-červený se šipkami a zakazují proplutí do prostoru označeného žlutými bójemi (nepovinně s červenými praporky), protože se zde nachází prostor pro přípravu vodních lyžařů, jejichž dráha výjezdu na jezero je vyznačena modrou tabulí, znakem s lyžařem žlutými bójemi. Poslední bóje v řadě mají vrchní část červenou (zelenou).

Uspěli jste ? Pokud ano, můžete si s námi příště zopakovat zákazové signální znaky.
